ترمینال باتری یو پی اس | راهنمای تشخیص و نصب صحیح F1، F2 و A5
بسیاری از کاربران هنگام تعویض باطری یو پی اس، فقط به ولتاژ و ظرفیت توجه میکنند و نوع ترمینال را نادیده میگیرند. همین سهلانگاری باعث میشود باتری جدید با وجود مشخصات فنی صحیح، بهدرستی روی دستگاه نصب نشود. اختلاف چند میلیمتر در عرض ترمینال، اتصال را شل میکند، مقاومت تماس را افزایش میدهد و در نهایت منجر به داغ شدن، افت ولتاژ، کاهش زمان پشتیبانی و حتی آسیب به برد یو پی اس میگردد. در این مقاله با سه نوع ترمینال رایج (F1، F2 و A5) آشنا میشوید و جدول تطابق ظرفیت باتری با ترمینال مناسب را مشاهده میکنید.

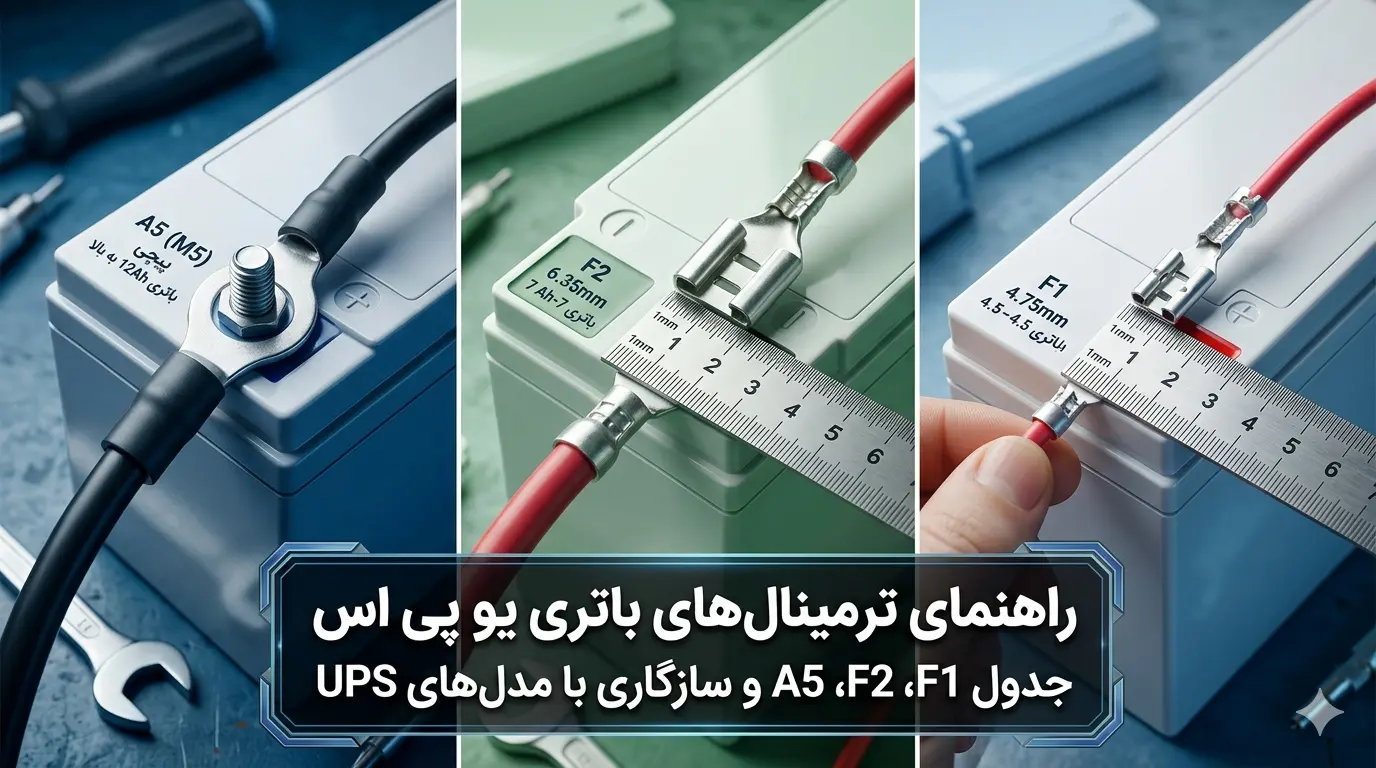

جدول مشخصات فنی ترمینالها
سه نوع ترمینال رایج در باتریهای یو پی اس شامل کد استاندارد، نام معادل، ابعاد و کاربرد هر کدام:
| کد ترمینال | نام معادل | عرض / قطر | کاربرد |
| F1 | Faston 0.187 | ۴.۷۵ میلیمتر | باتری ۴.۵ تا ۷.۲ آمپر |
|---|---|---|---|
| F2 | Faston 0.250 | ۶.۳۵ میلیمتر | باتری ۷ تا ۹ آمپر |
| A5 | M5 | ۵ میلیمتر (پیچی) | باتری ۱۲ آمپر به بالا |
جدول تطابق ظرفیت باتری با ترمینال
برای انتخاب سریع باتری مناسب، ظرفیت، نوع ترمینال و کاربردهای رایج هر کدام را ببینید:
| ظرفیت باتری | ترمینال | مناسب برای |
| ۴.۵ – ۷.۲ آمپر | F1 | UPS رومیزی، مودم، دوربین مداربسته |
|---|---|---|
| ۷ – ۹ آمپر | F2 | UPS خانگی و اداری |
| ۱۲ – ۱۸ آمپر | A5 (M5) | رکمونت، UPS آنلاین |
| ۲۶ آمپر به بالا | A5 (M5) | پک خارجی، زمان بکاپ بالا |

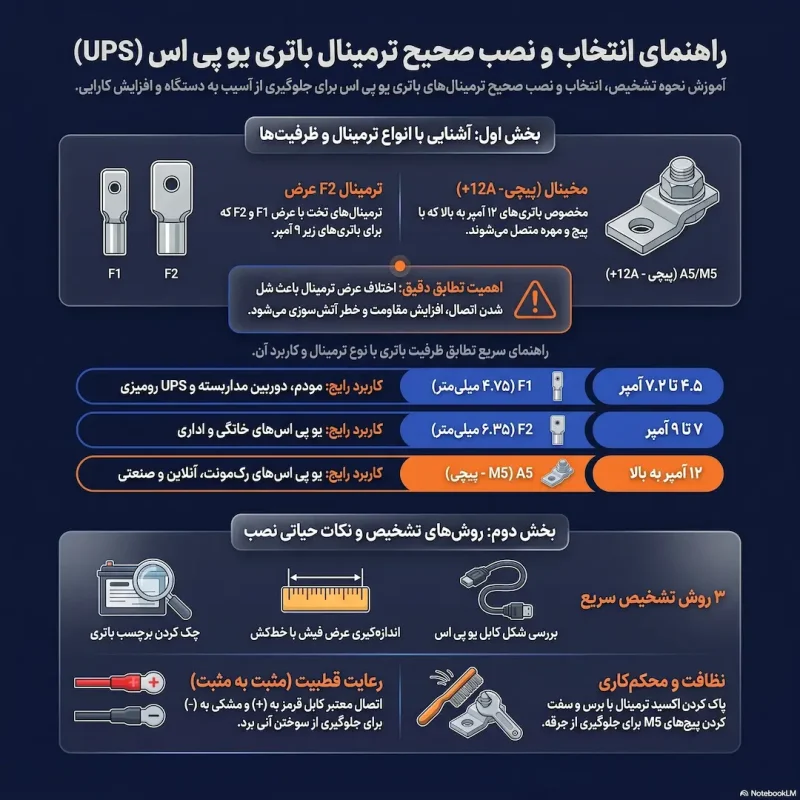

چگونه ترمینال صحیح را تشخیص دهیم؟ (۳ روش سریع)
برای اطمینان از خرید باتری با ترمینال مناسب، سه روش سریع و بدون نیاز به تخصص فنی وجود دارد.
نکته مهم: همیشه قبل از خرید، حتماً یکی از این روشها را انجام دهید. حتی یک میلیمتر اختلاف باعث میشود باتری روی دستگاه شما نصب نشود یا اتصال شل داشته باشد.
نکات کلیدی نصب و اتصال
برای اتصال ایمن و پایدار باتری به یو پی اس، این چهار نکته را حتماً رعایت کنید.
اگر پس از اتصال صحیح، باتری همچنان شارژ نمیشود، موضوع الزاماً به ترمینال ربطی ندارد؛ در این مطلب میتوانید علت شارژ نشدن باتری یو پی اس را بهطور کامل بررسی کنید.
خطاهای رایج و پیشگیری
سه اشتباه رایج در انتخاب و نصب ترمینال باتری و راههای پیشگیری از آنها:
| خطا | راه پیشگیری |
| اشتباه گرفتن F1 و F2 | اندازهگیری با خطکش (F1 = ۴.۷۵mm ، F2 = ۶.۳۵mm) |
|---|---|
| استفاده از آداپتور تبدیلی | فقط در موارد اضطراری و بهصورت موقت |
| پرس نامناسب سرحلقه | استفاده از پرس هیدرولیک حرفهای |
توضیح تکمیلی: پرس نامناسب سرحلقه (اتصال کابل به ترمینال حلقهای) باعث قطع و وصل شدن جریان، جرقه، داغ شدن و در موارد حاد آتشسوزی میشود. حتماً از پرس هیدرولیک با قالب مناسب استفاده کنید یا این کار را به تکنسین بسپارید. اگر با وجود رعایت این نکات باز هم به مشکل برخوردید، بهتر است نشانههای باتری خراب یو پی اس را بررسی کنید تا مطمئن شوید مشکل از باتری است یا اتصالات.
راهنمای خرید: چه باتری با چه ترمینالی؟
علاوه بر ولتاژ و ظرفیت، حتماً به نوع ترمینال هم توجه کنید. جدول زیر بر اساس نوع یو پی اس، ظرفیت پیشنهادی و ترمینال مناسب را نشان میدهد:
| نوع UPS | ظرفیت باتری | ترمینال مناسب |
| رومیزی (کمتر از ۸۰۰VA) | ۴.۵ – ۷ آمپر | F1 |
|---|---|---|
| خانگی و اداری (۸۰۰-۱۵۰۰VA) | ۷ – ۹ آمپر | F2 |
| رکمونت (۱۵۰۰-۳۰۰۰VA) | ۱۲ – ۱۸ آمپر | A5 (M5) |
| صنعتی (بالای ۳۰۰۰VA) | ۲۶ آمپر به بالا | A5 (M5) |
برای پروژههای صنعتی با باتریهای حجیمتر، پیش از خرید حتماً وزن باتری ۱۰۰ آمپر را هم بررسی کنید، چون در جابهجایی و نصب رک تأثیر مستقیم دارد.
چرا باتری صبا؟ تنوع ترمینال برای همه مدلهای UPS
باتریهای کارخانه باتری سرب اسیدی دارای دریچه خود تنظیم صبا باتری در طیف گستردهای از ظرفیتها (از ۴.۵ آمپر تا ۲۰۰ آمپر و بالاتر) و با هر سه نوع ترمینال استاندارد F1، F2 و A5 (M5) تولید میشوند. این تنوع به شما امکان میدهد بدون نگرانی از ناسازگاری، باتری مناسب برای هر نوع یو پی اس، از مدلهای کوچک رومیزی تا رکمونتهای صنعتی، تهیه کنید. تمام باتریهای صبا با تکنولوژی AGM، بدون نیاز به نگهداری، ضد نشت و با گارانتی معتبر عرضه میشوند.
توجه داشته باشید که استفاده از باتری ماشین برای ups جایگزین مناسبی برای این باتریهای تخصصی نیست و میتواند به برد دستگاه آسیب بزند. برای آشنایی با گزینههای دیگر، مطلب باتری ژل را هم مطالعه کنید. برای اطمینان از اصالت کالا و تاریخ تولید بهروز، حتماً از نمایندگی رسمی خرید کنید.
